Auto-Connect UNIHLISO3

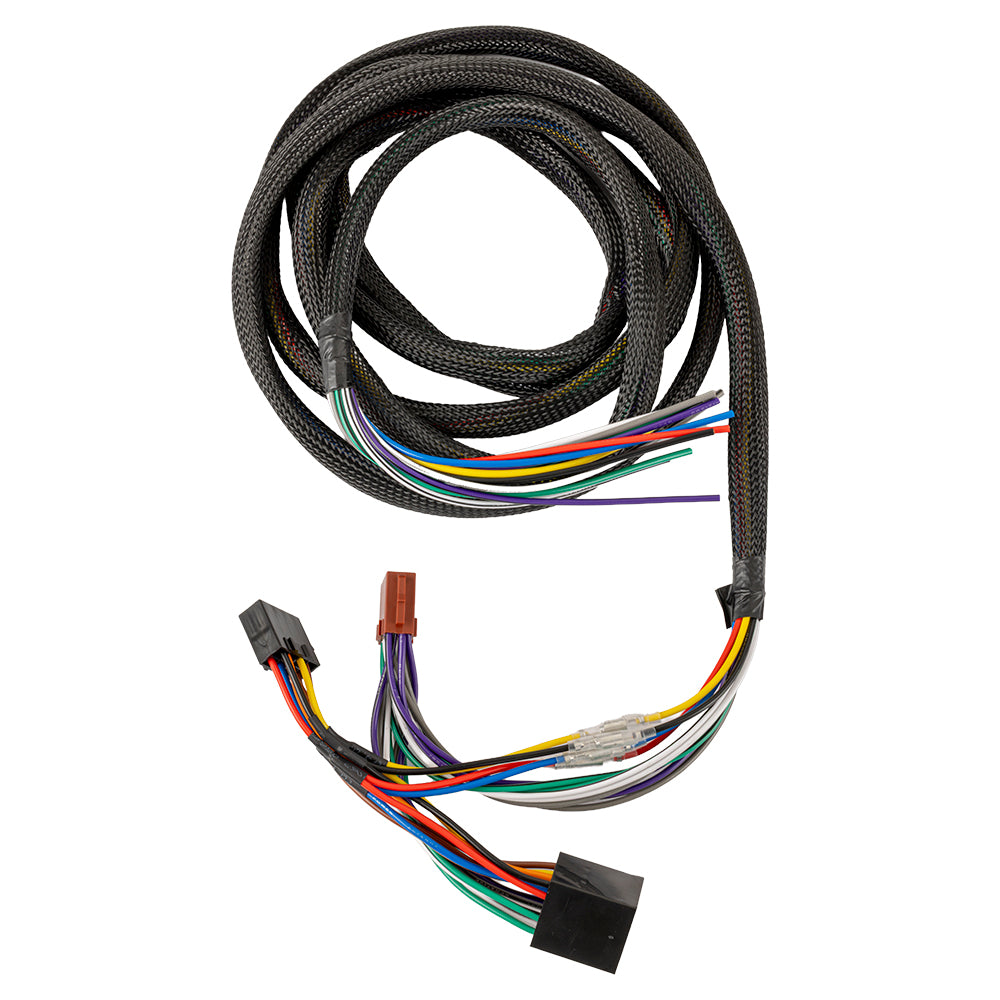

UNIHLISO3 to adapter wiązki przewodów ISO typu plug and play, który zapewnia sygnał o wysokim poziomie i zasilanie do integracji DSP i wzmacniaczy w fabrycznych systemach audio. Podłączany jest przez złącza ISO i zapewnia wejście głośnikowe wraz z +12 V, masą, anteną zdalną i przełączanymi przewodami pomocniczymi 12 V. Instalacja jest czysta i całkowicie bezproblemowa.

  • Plug & Adapter sygnału ISO do wysokiego poziomu
  • Połączenia zasilania: +12 V, masa, zdalne włączanie, akcesorium
  • Zaprojektowany do integracji z systemami wiązek T ISO
  • Długość 3 metry
  • Połącz z przedłużaczem głośnikowym ISO-ISO, aby uzyskać wzmocniony sygnał powrotny
  • Sygnał głośnikowy wysokiego poziomu zgodny ze standardem ISO
  • Czysta instalacja bez konieczności spawania

Integracja ISO z systemami DSP
Ten adapter kieruje sygnał wysokiego poziomu z fabrycznego systemu do procesora DSP lub wzmacniacza, a także przenosi niezbędne połączenia zasilania w jednej wiązce. Format ISO jest zgodny z popularnymi rozwiązaniami wiązek T ISO, co zapewnia szybką i czystą integrację.

3-metrowy kabel umożliwia elastyczne umiejscowienie sprzętu pod siedzeniem lub w bagażniku. Oznaczenia kolorystyczne przewodów ułatwiają identyfikację połączeń, a przewody pilota i akcesoriów zapewniają prawidłowe włączanie.

Przewody +12 V (żółty) i uziemienia (czarny) można odłączyć po stronie wiązki T, co pozwala na podłączenie kabla zasilającego o większym przekroju bezpośrednio z akumulatora, gdy potrzeba więcej mocy. Przewody pilota (niebieski) i akcesoriów (czerwony) również korzystają z połączeń wtykowych, co ułatwia ich rozdzielenie lub zmianę kierunku.

Rozszerzenie systemu i integracja wzmacniacza
Podczas dodawania zewnętrznego wzmacniacza lub wzmacniacza DSP, połącz ten adapter sygnału wysokiego poziomu z przedłużaczem głośnikowym ISO-ISO. Wysyła wzmocniony sygnał z powrotem przez fabryczne okablowanie głośników do drzwi i zapewnia pełną odwracalność instalacji.

Instrukcje instalacji
Żółty: +12 V stałe zasilanie
Czarny: Uziemienie
Niebieski: Wyjście zdalnego włączania
Czerwony: Akcesoria / przełączane zapłonem +12 V
Biały: Przedni lewy głośnik +
Biały/czarny: Przedni lewy głośnik –
Szary: Przedni prawy głośnik +
Szary/czarny: Przedni prawy głośnik –
Zielony: Tylny lewy głośnik +
Zielony/czarny: Tylny lewy głośnik –
Fioletowy: Tylny prawy głośnik +
Fioletowy/czarny: Tylny prawy głośnik –

Dane techniczne
Długość: 3 metry
Połączenia: ISO (wejście/wyjście)
Zasilanie: +12 V stałe (żółty), Uziemienie (czarny), Zdalne (niebieski), Akcesorium (czerwony)

Długość [m]3
Ilość [szt/opk]1
Ilość pinów16
Zastosowanieuniwersalna wiązka / adapter plug & play do integracji DSP lub wzmacniacza z fabrycznym systemem audio przez ISO; podaje sygnał high-level oraz zasilanie (+12 V, masa, remote, ACC), bez cięcia fabrycznej wiązki; do systemów opartych o ISO / ISO T-harness

Przeznaczenie

Ten produkt jest przeznaczony do ogólnego użytku motoryzacyjnego lub warsztatowego, zgodnie ze specyfikacją na opakowaniu lub w powiązanej dokumentacji. Używać wyłącznie zgodnie z przeznaczeniem.

Instrukcje bezpieczeństwa

  • Przed użyciem należy zawsze przeczytać wszystkie etykiety i instrukcje.
  • Przechowywać w miejscu niedostępnym dla dzieci.
  • W uzasadnionych przypadkach używać z odpowiednimi narzędziami i środkami ochrony osobistej.
  • Nie należy modyfikować produktu.
  • Unikać narażenia na wilgoć, ekstremalne temperatury lub uszkodzenia mechaniczne.
  • W przypadku produktów elektrycznych: Odłączyć zasilanie przed montażem. Zapewnić prawidłową biegunowość i stosować odpowiednie bezpieczniki.

Montaż i obsługa

Montaż lub użytkowanie musi być przeprowadzone przez osobę kompetentną. Nieprawidłowa obsługa może spowodować obrażenia ciała lub uszkodzenia mienia.

Konserwacja

Regularnie sprawdzać produkt pod kątem uszkodzeń lub zużycia. Zaprzestać używania produktu, jeśli wygląda na uszkodzony.

Utylizacja

Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych lub odpadów ogólnych, w zależności od zastosowania.
